Wysokość ścian 500 mm o gr 2mm, cynkowane ogniowo
Cynkowane ogniowo ściany boczne - otwierane od góry i od dołu
Ocynkowana podłoga skrzyni ładunkowej wykonana z jednego arkusza blachy o grubości 3 mm przykręcana i nitowana
Rama skrzyni ładunkowej cynkowana ogniowo
Dane techniczne
- Ładowność 1 500 kg
- Masa własna (bez nadstaw) ~ 540 kg
- Długość 1 815 mm
- Szerokość 2 090 mm
- Wysokość bez nadstaw 910 mm
- Wysokość z nadstawami 1 910 mm
- Typ skrzyni Burtowa, nie paletowa
- Długość skrzyni ładunkowej wewnątrz 1 570 mm
- Szerokość skrzyni ładunkowej wewnątrz 1 950 mm
- Wysokość ścian skrzyni ( bez nadstaw ) 500 mm
- Grubość blachy podłogi/ściany 3 / 2 mm
- Powierzchnia ładunkowa 3 m2
- Pojemność ładunkowa – bez nadstaw (z nadstawami) 1,5 m3 (4,5 m3)
- Agregowanie z ciągnikiem 3 punktowy układ zawieszenia
- Minimalne zapotrzebowanie mocy ciągnika 51,5 kW / 70 KM

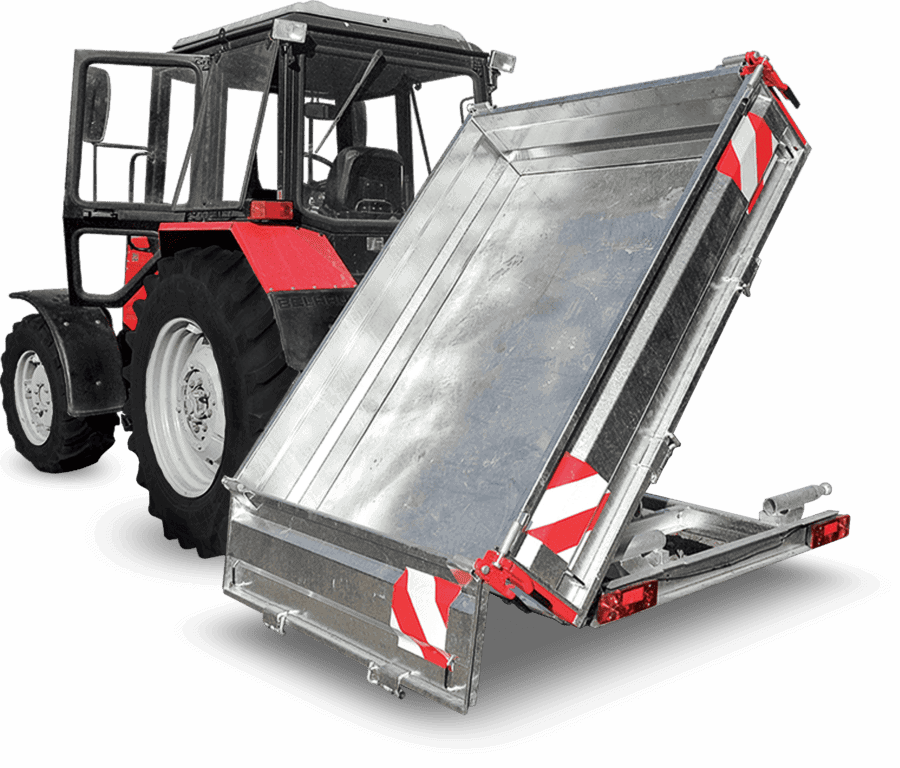

- Kąt wywrotu skrzyni ładunkowej (do tyłu / na boki) 50o / 50o
- System wywrotu trójstronny
Do pobrania
Cechy produktu i wyposażenie
- Wysokość ścian 500 mm o gr 2 mm, cynkowane ogniowo
- Cynkowane ogniowo ściany boczne – otwierane od góry i od dołu
- Podpora serwisowa skrzyni ładunkowej cynkowana ogniowo
- Rama skrzyni ładunkowej cynkowana ogniowo
- Podłużnice główne ramy skrzyni ładunkowej wykonane z profili 100 x 100 x 5
- Ocynkowana podłoga skrzyni ładunkowej wykonana z jednego arkusza blachy o grubości 3 mm przykręcana i nitowana
- Rama dolna cynkowana ogniowo (zabezpieczenie konstrukcji na zewnątrz i wewnątrz profili), podłóżnice ramy wykonane z profili 120 x 80 x 6
- Instalacja wywrotu zabezpieczona zaworem odcinającym przed nadmiernym wychyłem skrzyni
- Instalacja hydraulicznego wywrotu skrzyni ładunkowej wykonana z rurek stalowych cynkowanych galwanicznie oraz przewodów elastycznych
- Przyłącze hydrauliczne do ciągnika typu ISO 7241-1 DN 12,5
- Przewód przyłączeniowy instalacji oświetleniowej z wtykiem 7PIN 12V
- Oświetlenie 12V, homologowane, lampy żarówkowe
- Siłownik teleskopowy z zawiesiem przegubowym, pięciostopniowy o skoku 840 mm. Siła użyteczna na piątym stopniu o średnicy 105mm, przy ciśnieniu nominalnym 15MPa = 13T
Dodatkowe wyposażenie

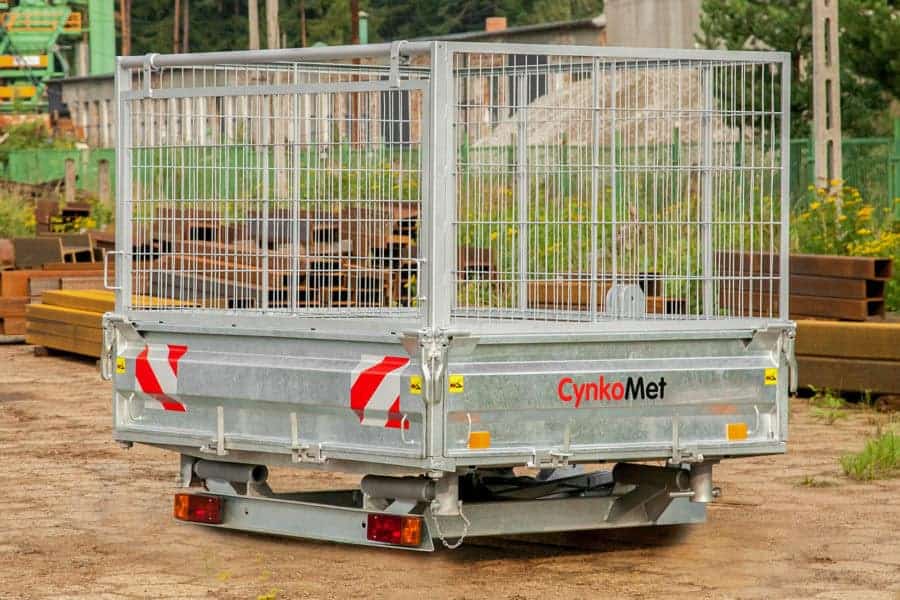

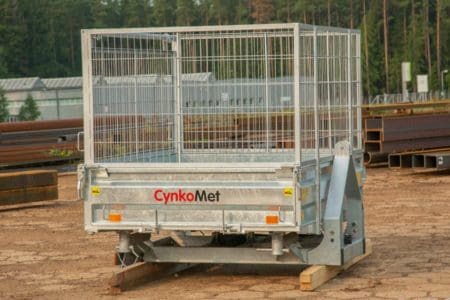

- Ocynkowane ogniowo nadstawy siatkowe o wysokości 1000 mm
- Pozostałe wyposażenie
- Szybkozłącze hydrauliczne z eliminatorem ciśnienia w przewodzie
- DUPLEX – malowany komplet ścian
- DUPLEX – malowany komplet nadstaw
