RWN 800 Wapniak przeznaczony jest do nawozów pylistych i granulowanych – głównie wapna. Jego dwie tarcze pozwalają uzyskać szerokość rozrzutu wynoszącą do 10 m. Własny układ hydrauliczny, waga i elektroniczny system kontroli pracy, czy w całości cynkowana konstrukcja – to tylko część atutów nowego rozsiewacza do wapna RWN 8000 marki CynkoMet. Maszyna ma ładowność 8 t. Ściany skrzyni ładunkowej są z 3-mm blachy, a podłoga ma grubość 5 mm. Pracujący w dnie przenośnik dwułańcuchowy ma gęsto rozmieszczone listwy. Napęd pochodzi od koła jezdnego. Według informacji producenta maksymalna szerokość robocza to 10 m. Szerokość rozrzutu zależna jest od stopnia rozdrobnienia i właściwości materiału.
Na życzenie, głównie w przypadku stosowania wapna pylistego, rozsiewacz można wyposażyć w plandekę skrzyni ładunkowej czy składane na czas transportu osłony przeciwpyłowe. Własny układ hydrauliczny obejmuje pompę, filtr i zbiornik oleju. Ciekawą opcją wyposażenia rozsiewacza są dwa mieszadła do nawozów mineralnych, montowane w skrzyni ładunkowej, przydatne w przypadku jednoczesnego stosowania różnych nawozów.
Rozsiewacze

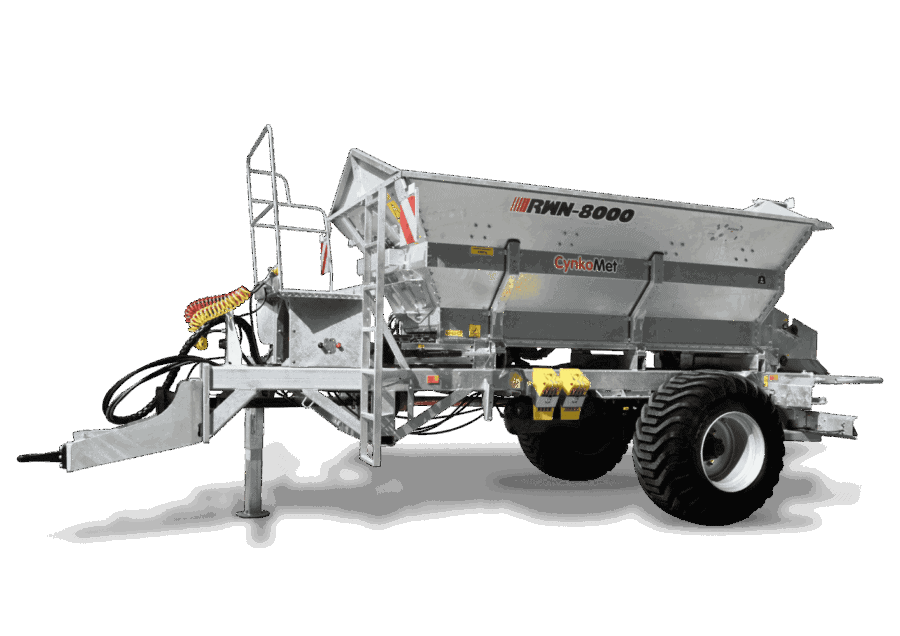

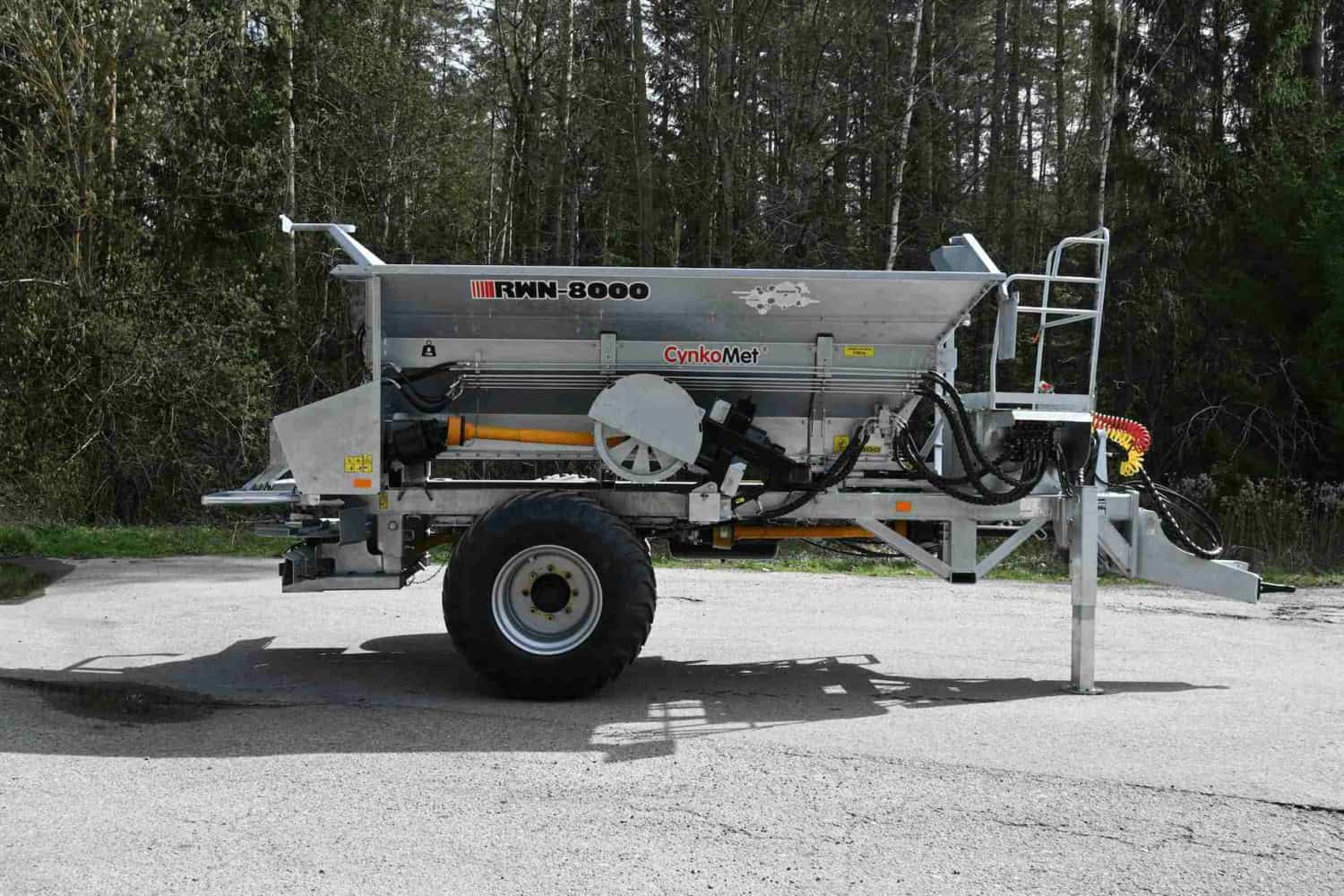

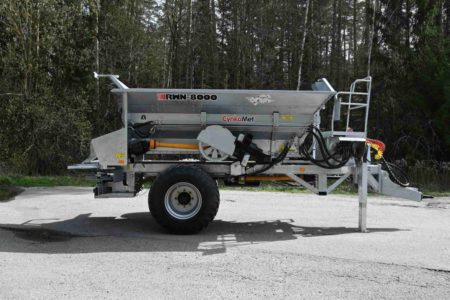

ROZSIEWACZ RWN-8000 WAPNIAK
Sprawdź ofertę wynajmu maszyn
System wagowy oparty na tensometrach zintegrowany z czytelnym wyświetlaczem
Skrzynia ładunkowa cynkowana ogniowo spawana z blach o gr. 3 i 5 mm
Hydrauliczna podpora dyszla cynkowana ogniowo
Podest roboczy
Dane techniczne
- Ładowność ~8 000 kg*
- Dopuszczalna masa całkowita wg. przepisów PL 12 300 kg
- Masa własna ~ 4 300 kg (z osłonami i plandeką)*
- Ilość osi 1
- Adapter dwa talerze rozrzucające
- Napęd przenośnika Napęd z koła jezdnego
- Długość 6 740 mm
- Szerokość bez osłon / z osłonami ~ 2 520 / 2 780 mm
- Wysokość 2 660 mm
- Długość przestrzeni ładunkowej wew. góra / dół 3 445 / 2 790 mm
- Szerokość skrzyni ładunkowej wewnątrz góra / dół 2 000 / 800 mm
- Wysokość ścian skrzyni ładunkowej 1 030 mm
- Wysokość platformy od podłoża 1 210 mm
- Wysokość załadunku 2 240 mm
- Grubość blachy podłogi/ściany 5 / 3 mm
- Pojemność ładunkowa 5,5 m3
- Rozstaw kół 1900 mm
- Zawieszenie resory paraboliczne
- Max. pionowe obciążenie oka dyszla 3 000 kg
- Wysokość sprzęgła dyszla 925 mm
- Max dopuszczalne obciążenie osi 9 300 kg
- Rozmiar ogumienia 600/50-22,5
- Prędkość konstrukcyjna 40 km/h
- Minimalne zapotrzebowanie mocy ciągnika 74kW / 100KM
- Szerokość rozrzutu w zależności od użytego obornika ~10-14 m**
* – masa własna i ładowność mogą się różnić w zależności od wyposażenia
** – szerokość rozrzutu może się różnić od podanej, w zależności od użytego materiału
Do pobrania
Cechy produktu i wyposażenie
- Mieszadła do nawozów mineralnych umieszczone w skrzyni ładunkowej napędzane z wałka WOM
- Rozdzielacz hydrauliczny sterowany elektronicznie z panelu sterującego
- Cynkowana ogniowo zasuwa hydrauliczna z zabezpieczeniem
- System wagowy oparty na tensometrach zintegrowany z czytelnym wyświetlaczem
- Zestaw kamer w wewnątrz i zewnątrz skrzyni ładunkowej
- Wskaźnik otwarcia zasuwy
- Skrzynia ładunkowa cynkowana ogniowo spawana z blach o gr. 3 i 5 mm
- Podłoga skrzyni ładunkowej wykonana z blachy 5mm
- Rama dolna cynkowana ogniowo – podłużnice z profli prostokątnych 160×80
- Przykręcane cięgno zaczepu fi 40
- Posuw mechaniczny przenośnika podłogowego, napęd z koła jezdnego. Prędkość posuwu zależna od prędkości jazdy.
- Przenośnik podłogowy napędzany wytrzymałą przekładnią
- Przeniesienie napędu poprzez zestaw wałów WOM ze sprzęgłami przeciążeniowymi i jednokierunkowymi
- Aktywny system rozdrabniania materiału AktivGruda
- Docisk koła napędowego przenośnika podłogowego sterowany hydraulicznie
- Możliwość napędzana przenośnika podłogowego za pomocą wałka WOM podczas postoju (w celach serwisowych)
- Automatyczny system napinania łańcucha podłogowego
- Adapter 2 talerzowy cynkowany ogniowo z regulacją pochylenia i regulowanymi łopatkami
- Talerze adaptera napędzane mechanicznie z wałka WOM 540 obr/min
- Własny układ hydrauliczny z pompą, filtrem i zbiornikiem
- Hydrauliczna podpora dyszla cynkowana ogniowo
- Łańcuch przenośnika – ogniwa 14×50
- Listwy przenośnika wykonane z ceownika hutniczego C50
- Hamulec postojowy z zaworem parkująco luzującym i siłownikami membranowo sprężynowymi
- Koła gniazdowe wykonane z żeliwa sferoidalnego
- Podest roboczy
- Konstrukcja zabezpieczająca skrzynię i przenośnik podłogowy przed obcymi ciałami
- Przewód przyłączeniowy instalacji oświetleniowej z wtykiem 7PIN 12V
- Oświetlenie 12V, homologowane, LED
- Instalacja hamulcowa pneumatyczna dwuprzewodowa z automatycznym regulatorem siły hamowania (ALB)
- Instalacje hydrauliczne wykonane z rurek stalowych cynkowanych galwanicznie oraz przewodów elastycznych
- Przyłącze hydrauliczne do ciągnika typu ISO 7241-1 DN 12,5
- Układ jezdny
- Nowe koła 600/50-22,5
- Oś renomowanej firmy ADR, pełna belka o przekroju kwadratowym 90 mm, hamulec 400×80
- Pozostałe elementy
- Dwa kliny do kół umieszczone w ocynkowanych kieszeniach
- Wał przegubowy do łączenia z ciągnikiem
- Zawieszenie na resorach parabolicznych
- Wspornik przewodów przyłączeniowych ocynkowany ogniowo
Dodatkowe wyposażenie
- Plandeka rolowana z odkładanym stelażem cynkowanym ogniowo
- Instalacje
- Oświetlenie robocze LED
- Szybkozłącze hydrauliczne z eliminatorem ciśnienia w przewodzie (stopa podporowa)
- Pozostałe wyposażenie
- WOM wał przegubowy szerokokątny
- Cięgno zaczepu fi50.
- Trójkąt ostrzegawczy (tablica wyróżniająca pojazd wolno poruszający się)
- Dodatkowy wyświetlacz do układu ważenia
- Osłona do rozsiewania piachu i soli drogowej
- Rozkładane osłony przeciwpyłowe o szerokości 10m
